Réamhrá
Inár ndomhan nua-aimseartha hypernasctha, is minic a ghlacann tomhaltóirí agus gnóthais araon leas iomlán as líonraí tarchurtha sonraí ardluais agus líonraí soiléire cumarsáide. Taobh thiar de gach craoladh teilifíse ard-sainmhínithe, nasc idirlín leathanbhanda cónaithe, bunstáisiún ceallach, agus córas raidió gairmiúla gan sreang tá bonneagar fisiceach sofaisticiúil a fhágann gur féidir cumarsáid gan uaim a dhéanamh. I measc na gcomhpháirteanna is buaine, iontaofa agus ríthábhachtacha den bhonneagar domhanda seo tá an cábla comhaiseach. Le blianta fada anuas, d'fheidhmigh an cineál speisialaithe seo de líne tarchurtha leictreach mar mheán bunúsach chun comharthaí minicíochta raidió (RF) a bhogadh go slán, go héifeachtach agus go hiontaofa ó phíosa trealaimh leictreonaigh amháin go píosa eile.
In ainneoin an t-ardú tapa, forleathan ar snáthoptaice agus cumarsáid gan sreang thar go leor earnálacha, tá an cábla comhaiseach fíor-riachtanach fós thar speictream thar a bheith leathan d’fheidhmchláir leictreonaice tomhaltóra, déantúsaíocht thionsclaíoch, innealtóireacht aeraspáis agus teileachumarsáide. Ligeann a dhearadh geoiméadrach comhlárnach uathúil dó réimsí leictreamaighnéadacha a chuimsiú go rathúil, tarchur sonraí inmheánacha a chosaint ó thorann seachtrach crua, agus sláine comhartha láidir a choinneáil thar achair oibríochta brí. Scrúdaíonn an treoir chuimsitheach seo na coincheapa bunúsacha a bhaineann le cáblaí comhaiseacha, a n-anatamaíocht inmheánaí casta a roinnt, scrúdú a dhéanamh ar fhisic bhunúsach tarchur comhartha RF, measúnú a dhéanamh ar chaighdeáin éagsúla impedance agus leagan cáblaí, agus athbhreithniú a dhéanamh ar a mbuntáistí oibríochta príomhúla agus teorainneacha san innealtóireacht leictreach comhaimseartha.
1. Anatamaíocht agus Struchtúr Croí Cábla Comhaiseach
Chun a thuiscint go fírinneach conas a bhaineann cábla comhaiseach amach a chumas tarchurtha ardfheidhmíochta, ní mór scrúdú géar a dhéanamh ar a dhéantús fisiceach sainiúil agus ar a chomhdhéanamh ábhair. Tá an téarma teicniúil "comhaiseach" díorthaithe ón bhfíric struchtúrach go bhfuil aon ais geoiméadrach choitianta ag gach ciseal comhlárnach inmheánach. Tá an t-ailíniú comhlárnach cruinn seo go hiomlán d'aon ghnó, arna innealtóireacht go cúramach chun réimsí leictreamaighnéadacha mórthimpeall a rialú agus chun suaitheadh seachtrach a chosc go hiomlán. Is éard atá i gcábla comhaiseach caighdeánach ná ceithre shraith chomhlárnacha príomhúla, gach ceann díobh a innealtóireacht chun feidhm shonrach meicniúil nó leictreach a dhéanamh laistigh den tionól iomlán líne tarchurtha.
Ag an lár tá an príomhsheoltóir, ar a dtugtar an seoltóir lárnaigh go coitianta. De ghnáth déantar an eilimint chriticiúil seo as copar soladach ardíonachta, copar-cruach cumhdaithe le haghaidh neart teanntachta breise, nó copar plátáilte airgid, agus is é a phríomhchúram ná an príomhchomhartha leictreach RF a iompar. Timpeall an seoltóir laistigh seo tá an t-inslitheoir tréleictreach, ciseal neamhsheoltach a dhéantar de ghnáth as poileitiléin soladach nó cúr, nó polytetrafluoroethylene (PTFE). Coinníonn an t-inslitheoir tréleictreach spásáil fhisiceach beacht, do-tháite idir croí an ionaid agus na sraitheanna seachtracha, rud atá ríthábhachtach chun impedance leictreach agus treoluas iomadaithe comhartha an chábla a dheachtú.
Tá an t-inslitheoir tréleictreach clúdaithe ag an sciath mhiotalacha, rud a fheidhmíonn mar bhac fíor-riachtanach i gcoinne torann comhshaoil agus sceitheadh comhartha. Is gnách go dtógtar an sciath seo ó mheascán de scragall alúmanaim agus mogalra dlúth fite de shnáitheanna copair stánaithe nó lom. Feidhmíonn an sciath mar sheoltóir tánaisteach, ag comhlánú an chiorcaid leictreach agus é ag gabháil leis an tonn leictreamaighnéadach taobh istigh den chábla agus ag cur bac ar chur isteach leictreamaighnéadach seachtrach (EMI) agus trasnaíocht minicíochta raidió (RFI). Ar deireadh, tá an tionól iomlán lonnaithe laistigh de seaicéad cosanta seachtrach déanta as polaiméirí durable mar PVC, poileitiléin, nó polúireatán. Cosnaíonn an craiceann seachtrach seo na sraitheanna inmheánacha ó scríobadh fisiceach, iontráil taise, radaíocht na gréine ultraivialait, agus nochtadh ceimiceach an-mhór i dtimpeallachtaí crua lasmuigh.
2. Fisic Tarchur Comhartha RF
Is éard atá i gceist le tarchur minicíochta raidió ná sruthanna ailtéarnacha ard-minicíochta a ascalaíonn go tapa, rud a chruthaíonn réimsí leictreamaighnéadacha ar féidir leo dul ar strae go héasca nó torann strae a fháil mura ndéantar é a bhainistiú ag innealtóireacht cheart. Níl sreanga caighdeánacha oscailte nó péirí seoltóirí comhthreomhara oiriúnach go dona le haghaidh tarchur ardmhinicíochta toisc go ngníomhaíonn siad cosúil le haintíní neamhbheartaithe, ag sceitheadh fuinneamh comhartha luachmhar agus ag fulaingt díghrádaithe trom de bharr cur isteach timpeallachta comhshaoil. Réitíonn an cábla comhaiseach an fhadhb seo go hiontach trí chur i bhfeidhm fisiciúil iata leictreamaighnéadach iomlán.
Nuair a théann comhartha RF isteach i bpríomhsheoltóir cábla comhaiseach, gineann sé réimse leictreamaighnéadach a thaistealaíonn feadh fad na sreinge. Toisc go bhfuil an sciath miotalach seachtrach timpeall an seoltóir lárnaigh go hiomlán ar achar aonfhoirmeach, tá na réimsí leictreacha agus maighnéadacha a bhaineann leis an comhartha teoranta go hiomlán don spás laistigh den inslitheoir tréleictreach atá suite idir an croí istigh agus an sciath seachtrach. Ina theannta sin, buaileann aon torann leictreamaighnéadach seachtrach a thagann ó línte cumhachta, tarchuradóirí raidió, nó innealra tionsclaíochta an sciath braidáilte seachtrach agus déantar é a thalamh nó a fhrithchaitheamh go sábháilte, rud a chuireann cosc air dul isteach sa chroí agus an sruth sonraí a éilliú.
Coincheap ríthábhachtach eile i dtarchur RF thar chábla comhaiseach is ea impedance tréith, arna thomhas in ohms (Ohm). Seasann bacainn don fhreasúra iomlán a chuireann líne tharchuir i láthair an tsrutha ailtéarnaigh. Tá sé ríthábhachtach d’fheidhmíocht an chórais go gcoimeádfaí bacainn chomhsheasmhach rialaithe-a chaighdeánaítear de ghnáth ag 50 Ohm nó 75 Ohm ar feadh fad iomlán an chábla agus a chrua-earraí nasctha-. Má tharlaíonn neamhréir bhac, léireoidh cuid den fhuinneamh RF taistil siar i dtreo na foinse seachas an t-ualach cinn scríbe a bhaint amach. Cruthaíonn an machnamh seo tonnta seasta, díghrádaíonn sé cáilíocht na gcomharthaí, laghdaítear éifeachtúlacht chumhachta, agus i dtimpeallachtaí raidió ardchumhachta is féidir leis an iomarca teasa a ghiniúint a dhéanann dochar buan do chrua-earraí íogaire tarchuradóra.
3. Aicmithe, Caighdeáin Impedance, agus Athróga Cábla
Ní hionann cáblaí comhaiseacha agus méid amháin a oireann don tráchtearra ar fad; déantar iad a innealtóireacht in aicmí ar leith bunaithe ar mhinicíocht oibriúcháin, méid fisiceach, cumas láimhseála cumhachta, agus rátálacha bacainní. Maidir le teicneoir, dearthóir córais, nó innealtóir RF, tá sé ríthábhachtach an t-athrú cábla ceart a roghnú chun an fheidhmíocht chórais is fearr a chinntiú agus chun frithchaitheamh comhartha tubaisteach a sheachaint.
Is iad an dá phríomhchaighdeán impedance atá chun tosaigh sa tionscal domhanda ná 50 Ohm agus 75 Ohm:
50 Cábla Comhaiseach Ohm:Déantar iad seo a innealtóireacht go príomha le haghaidh tarchur sonraí, cumarsáid gan sreang, córais raidió dhá bhealach, trealamh GPS, agus teanndáileog comharthaí tráchtála. Soláthraíonn rátáil impedance 50 Ohm an chothromaíocht idéalach idir maolú comhartha íseal agus cumas láimhseála ardchumhachta, rud a fhágann gurb é an caighdeán uilíoch é do tharchuradóirí minicíochta raidió agus d’aintíní. I measc na samplaí coitianta tá RG-58 traidisiúnta chomh maith le leaganacha nua-aimseartha ísealchaillteanas amhail an tsraith LMR (amhail LMR-240 agus LMR-400).
75 Cábla Comhaiseach Ohm:Tá siad seo optamaithe le haghaidh dáileadh físeáin, teilifís chábla (CATV), fothaí teilifíse satailíte, agus seachadadh idirlín leathanbhanda. Toisc go dtugann comharthaí físe agus craolta tosaíocht do chaillteanais íosta comhartha thar ritheanna éighníomhacha fada seachas láimhseáil chumhachta ard, cuireann céimseata 75 Ohm (mar shampla cáblaí RG-6 agus RG-59) cosc ar dhíghrádú pictiúr agus coinníonn sé sláine glan cainéal thar líonraí dáileacháin cónaithe agus tráchtála.
Chomh maith le difríochtaí bacainní, athraíonn cáblaí comhaiseacha go mór de réir caliber fisiciúil. Tá croí-sheoltóirí níos mó agus inslitheoirí tréleictreach níos tiús i gceist le cáblaí níos tiús, rud a laghdaíonn go mór maolú comhartha (caillteanas comhartha thar achar) le haghaidh ritheanna fada cábla, cé go n-íolann siad solúbthacht fhisiceach. Os a choinne sin, tá cáblaí níos tanaí an-solúbtha agus éasca iad a chur trí spásanna daingean nó laistigh d'fheithiclí, ach bíonn rátaí maolaithe níos airde acu thar achair fhada.
4. Buntáistí agus Teorainneacha Oibriúcháin
Cé go bhfuil teicneolaíocht cábla comhaiseach tar éis teacht in aibíocht le beagnach céad bliain d’fhorbairt leanúnach, tá ceannasacht fós aici in go leor earnálacha cumarsáide mar gheall ar chumasc uathúil tairbhí struchtúracha agus oibríochtúla. Mar sin féin, ní mór do dhearthóirí córais cuntas a thabhairt freisin ar a srianta fisiceacha bunúsacha agus imscaradh ar mhórscála á bpleanáil acu.
Áirítear ar na príomhbhuntáistí a bhaineann le cábla comhaiseach a úsáid:
Sciath Leictreamaighnéadach Sármhaith:Soláthraíonn an dearadh comhlárnach faoi iamh cosaint eisceachtúil ar thrasnaíocht sheachtrach leictreamaighnéadach agus minicíocht raidió, ag cinntiú tarchur sonraí glan fiú i dtimpeallachtaí tionsclaíocha torannacha.
Bandaleithid Ard agus Tacaíocht Minicíochta:Is féidir le cumraíochtaí comhaiseacha nua-aimseartha comharthaí ardmhinicíochta a iompar go héifeachtúil a théann go maith isteach sa raon gigahertz, ag láimhseáil go compordach físeáin ilchainéil agus sonraí ardluais.
Marthanacht agus Neart Meicniúla:Arna chosaint ag seaicéid sheachtracha pholaiméireacha diana agus bréid mhiotalacha láidre, seasann cáblaí comhaiseacha le síonchaitheamh crua amuigh faoin aer, adhlacadh díreach agus strus fisiceach thar a bheith maith.
Costas-Éifeachtúlacht:I gcomparáid le tonntreoraithe speisialaithe nó rití fada de bhonneagar snáthoptaice gníomhach, soláthraíonn cáblaí comhaiseach réiteach inacmhainne, an-iontaofa le haghaidh RF áitiúil agus dáileadh físeáin.
In ainneoin na láidreachtaí seo, tá teorainneacha suntasacha ag cáblaí comhaiseacha:
Laghdú Comhartha thar Fad:De réir mar a théann comharthaí ardmhinicíochta tríd an bpríomhsheoltóir agus tríd an meán tréleictreach, cailleann siad fuinneamh de réir a chéile. Méadaíonn caillteanas comharthaí go heaspónantúil le minicíochtaí níos airde agus ritheann cábla níos faide, rud a éilíonn go minic aimplitheoirí comharthaí nó athrá.
Bulc Fisiciúil agus Stiffness:Is féidir le cáblaí comhaiseacha ardfheidhmíochta a bheith tiubh, docht, agus trom, rud a fhágann go bhfuil ródú casta trí seoladáin tógála daingean nó imfháluithe trealaimh gann.
Leochaileacht i leith Damáiste Taise:Má fhulaingíonn an seaicéad cosanta seachtrach cuimilt nó pollta, is féidir le taise sileadh isteach sa sciath braidáilte trí ghníomh ribeach, rud a fhágann go dtiocfaidh creimeadh inmheánach, athruithe bacainní, agus teip cábla sa deireadh.
5. Feidhmchláir Nua-Aimseartha agus Dea-Chleachtais Chothabhála
Sa lá atá inniu ann, baineann na hiarratais ar ailtireacht cábla comhaiseach le raon ollmhór earnálacha teicneolaíochta. I gcúrsaí teileachumarsáide, tá siad fós mar phríomhmheán do sheachadadh leathanbhanda an mhíle dheireanach, ag nascadh nóid dáileacháin chomharsanachta go díreach le móideim cáblaí cónaithe. Sa tionscal craolacháin, nascann línte comhais láidre máistir-rialtáin stiúideo teilifíse le túir tarchurtha ardchumhachta. Ina theannta sin, braitheann gníomhaireachtaí sábháilteachta poiblí, oibreoirí muirí, agus córais chumarsáide eitlíochta go hiomlán ar naisc gharbh-aiseacha chun trasghlacadóirí a nascadh le haeróga gléasta feithiclí nó bunstáisiúin.

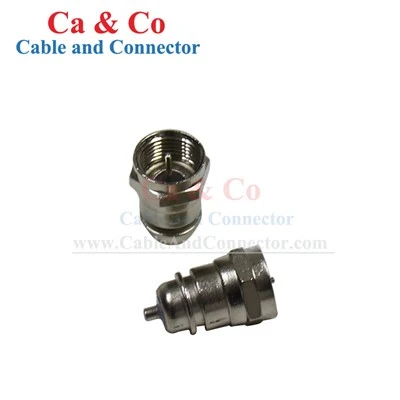

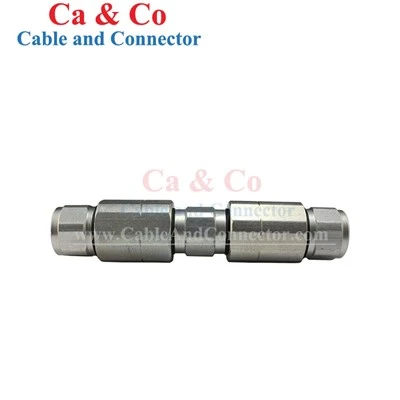

Chun a ráthú go n-oibríonn líonra cábla comhaiseach ag buaicéifeachtúlacht, tá prótacail chuí suiteála agus cothabhála ríthábhachtach. Ní mór do theicneoirí cloí go docht le ga íosta lúbthachta sonraithe an mhonaróra le linn na suiteála; dífhoirmítear an t-inslitheoir tréleictreach inmheánach trí chábla a phionnadh nó a lúbadh go géar, ag athrú an bhacainn shaintréithe agus ag cruthú machnaimh comhartha nach dteastaíonn. Ina theannta sin, tá sé éigeantach na nascóirí cúplála cuí a roghnú-amhail nascóirí cineál F snáithithe do chórais teilifíse nó scriú-ar nascóirí SMA agus BNC le haghaidh uirlisí tástála RF agus trealamh raidió-chun leanúnachas sciath a chaomhnú. Mar fhocal scoir, trí úsáid a bhaint as trealamh proifisiúnta tástála amhail méadar nó post frithchaiteora fearainn (TDR) de Chóimheas Buan-Thonnta (SWR), cinntíonn sé sin go bhfuil an líne tarchuir iomlán meaitseáilte i gceart, rud a chuireann deireadh le lochtanna feidhmíochta féideartha sula ndéanann siad dochar don líonra.
Conclúid
Seasann an cábla comhaiseach mar bhua na hinnealtóireachta leictreachais, ag líonadh na bearna idir giniúint sonraí leictreonacha amh agus iomadú gan sreang. Trí máistreacht a fháil ar chothromaíocht íogair na céimseata comhlárnacha, an scaradh tréleictreach, agus an sciath mhiotalach, tá na blianta caite ag an teicneolaíocht seo ag soláthar tarchur comhartha minicíochta raidió iontaofa, ísealchaillteanais thar raon dochreidte tionscal.
Le tuiscint a fháil ar phrionsabail bhunúsacha an chábla comhaiseach-ó a anatamaíocht inmheánach cisealta agus fisic an bhacainn a mheaitseálann go dtí na difríochtaí praiticiúla idir leagan 50 Ohm agus 75 Ohm{-cumhachtaítear innealtóirí, teicneoirí agus díograiseoirí teicneolaíochta chun córais chumarsáide láidre a dhearadh. De réir mar a thagann athrú ar mhinicíochtaí cumarsáide agus ar éilimh ar shonraí, cinnteoidh roghnú tuisceanach, suiteáil agus cothabháil bonneagair ardcháilíochta comhaiseach go bhfanfaidh ár líonraí domhanda soiléir, cobhsaí agus dlúthcheangailte go ceann blianta eile.
