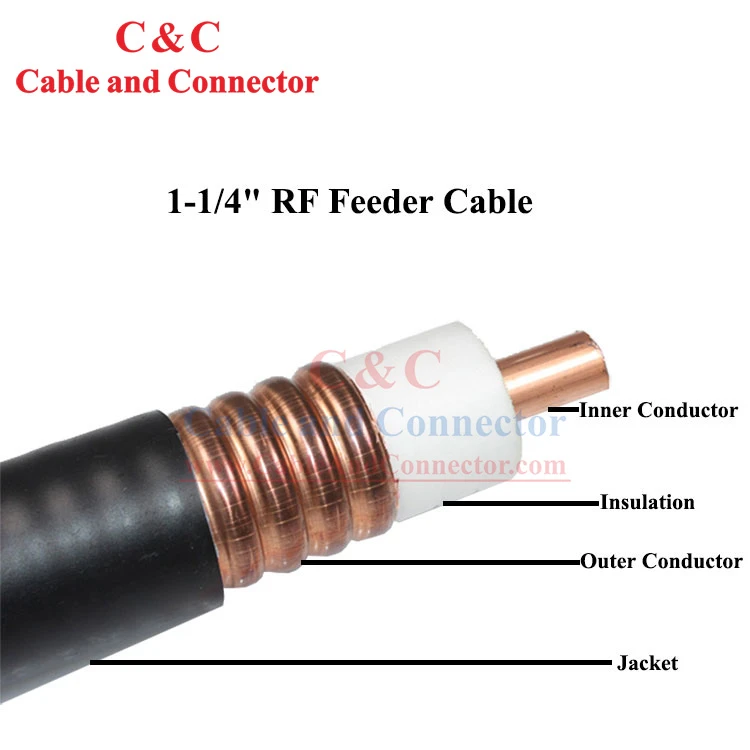

Tá Cábla Fothaire Copper MC deartha chun comharthaí minicíochta raidió a tharchur idir antennas, tarchuradóirí, glacadóirí agus trealamh dáileacháin RF. Comhcheanglaíonn a thógáil comhaiseach seoltóir istigh feadán copair, tréleictreach PE cúr, seoltóir seachtrach copair rocach annular agus LLDPE nó seaicéad PE-retardant PE chun impedance rialaithe, tarchur RF cobhsaí agus cosaint mheicniúil a sholáthar.
Tréithe Leictreacha
|
Friotaíocht DC seoltóir istigh (Ω/km) |
0.78 |
|
Friotaíocht DC seoltóir seachtrach (Ω/km) |
0.66 |
|
impedance tréith (Ω) |
50±1.5 |
|
Toilleadh (p F/m) |
76 |
|
Treoluas (%) |
88 |
|
Neart tréleictreach (KV) |
10.0 |
|
Friotaíocht inslithe (MΩ/km) |
＞1×104 |
|
Buaic-rátáil cumhachta (KV) |
205 |
|
Buaicvoltas (V) |
4300 |
|
Gearr{0}}minicíocht (GHz) |
3.7 |
|
Tanú agus Meánchumhacht (Beidh uasluach tanúcháin cothrom le 105% den luach tanúcháin ainmniúil) |
|
|
Minicíocht (MHz) |
Laghdú (@20 céim , d B/100m) |
Meánchumhacht (kv) |
|
200 |
1.20 |
8.12 |
|
450 |
1.87 |
5.22 |
|
800 |
2.59 |
3.78 |
|
900 |
2.77 |
3.69 |
|
1000 |
2.94 |
3.32 |
|
1500 |
3.73 |
2.62 |
|
1800 |
4.16 |
2.35 |
|
2000 |
4.43 |
2.21 |
|
2200 |
4.76 |
2.21 |
|
2500 |
5.08 |
1.92 |
|
3000 |
5.68 |
1.72 |
VSWR
|
800MHz~1000MHz |
1.10 |
|
1700MHz~2500MHz |
1.15 |
|
2500MHz~3000MHz |
1.20 |
Cineál
|
Cábla caighdeánach HCTAY-50-32 Cábla frithdhóiteáin HCTAYZ-50-32 |
||
|
Tógáil |
||
|
Seoltóir istigh |
Ábhar |
Feadán copair |
|
Trastomhas (mm) |
13.1±0.1 |
|
|
Insliú |
Ábhar |
Corpoideachas cúr |
|
Trastomhas (mm) |
32.5±0.25 |
|
|
Seoltóir seachtrach |
Ábhar |
Feadán copair roctha annular |
|
Trastomhas (mm) |
35.7±0.3 |
|
|
Seaicéad |
Ábhar |
LLDPE nó -retardant PE |
|
Min. tiús (mm) |
＞1.2 |
|
|
Trastomhas (mm) |
38.8±0.30 |
|
Tréithe Meicniúla
|
Ga lúbthachta (mm) |
Bend aonair |
200 |
|
Bend arís agus arís eile |
380 |
|
|
Neart teanntachta (N) |
2500 |
|
|
Meáchan cábla (kg/km) |
880 |
|
|
Teocht molta ( céim ) |
Stóráil |
-70~+85 |
|
Suiteáil |
-40~+60 |
|
|
Oibriúcháin |
-55~+85 |
|
Íseal-Caillteanas 50Ω RF Tarchur
Impedance cobhsaí 50Ω
Coinníonn an struchtúr comhaiseach cosán tarchurtha rialaithe 50Ω, agus coinníonn an tréleictreach PE cúr spásáil an tseoltóra comhsheasmhach le haghaidh impedance cobhsaí.
Laghdú Comhartha Íseal
Tá na seoltóirí copair agus tréleictreach PE cúr deartha chun caillteanas tarchurtha RF thar an raon minicíochta sonraithe a íoslaghdú, ag cuidiú le neart an chomhartha a choinneáil thar an fad friothálacha.
VSWR íseal
Laghdaíonn an tógáil aonfhoirmeach comhaiseach machnamh comhartha agus tacaíonn sé le haistriú cumhachta RF éifeachtach idir trealamh nasctha.
Tógáil Comhaiseach Copar
Seoltóir Istigh Feadán Copar
Soláthraíonn an feadán copair cosán seoltaí tarchurtha RF le toisí rialaithe le haghaidh feidhmíocht leictreach comhsheasmhach.
Foamed PE tréleictreach
Coinníonn an ciseal Corpoideachais cúr deighilt idir na seoltóirí agus cuireann sé le saintréithe bacainn agus tarchurtha an chábla.
Seoltóir Seachtrach Copar roctha Annular
Soláthraíonn an feadán copair rocach sciath leanúnach agus ligeann sé don chábla lúbadh le linn na suiteála gan cur isteach ar an struchtúr comhaiseach.
LLDPE nó Seaicéad Corpoideachais Frithdhóiteáin
Cosnaíonn an seaicéad seachtrach an cábla ó láimhseáil agus nochtadh suiteála. Cuirtear LLDPE ar fáil le haghaidh tógála caighdeánach, agus tá -dóiteán PE ar fáil nuair a bhíonn riachtanais bhreise feidhmíochta dóiteáin i gceist.
Suiteáil & Iontaofacht Mheicniúil
Tógáil roctha Solúbtha
Ceadaíonn an seoltóir seachtrach rocach annular lúbadh rialaithe le linn ródaithe, rud a fhágann gur fusa an cábla a láimhseáil timpeall trealaimh agus pointí suiteála.
Cosaint Mheicniúil
Soláthraíonn an seoltóir seachtrach copair agus an seaicéad Corpoideachais cosaint don struchtúr tarchurtha inmheánach le linn cábla a tharraingt, a láimhseáil agus a shuiteáil.
Teocht-Tógáil Oiriúnaithe
Tá an cábla deartha le raonta teochta stórála, suiteála agus oibriúcháin sainithe chun tacú le húsáid faoi choinníollacha comhshaoil éagsúla.
Déantúsaíocht & Rialú Cáilíochta
Cigireacht Seoltóra Copar
Déantar iniúchadh ar ábhair fheadáin chopair le haghaidh comhsheasmhacht tríthoiseach, riocht dromchla agus cáilíocht an ábhair sula dtéann siad isteach i dtáirgeadh cábla. Déantar toisí an tseoltóra a rialú chun an struchtúr comhaiseach deartha a chothabháil.
Rialú Easbhrúite Tréleictreach
Déantar an tréleictreach PE cúr a tháirgeadh timpeall an tseoltóra istigh le toisí rialaithe agus aonfhoirmeacht. Déantar an ciseal tréleictreach a iniúchadh chun scaradh comhsheasmhach idir na seoltóirí inmheánacha agus seachtracha a chinntiú.
Foirmiú Seoltóra roctha
Déantar an seoltóir seachtrach copair a fhoirmiú ina struchtúr rocach annular timpeall an tréleictreach. Díríonn iniúchadh táirgeachta ar thrastomhas foirmithe, riocht roctha agus sláine an dromchla.
Easbhrúite Jacket
Déantar an LLDPE nó an seaicéad PE frithdhóiteáin a easbhrú thar an struchtúr comhaiseach críochnaithe. Déantar toisí seaicéad, riocht dromchla agus aithint cábla a sheiceáil le linn táirgeadh.
Críochnaithe Tástáil Cábla
Déantar iniúchadh ar chábla críochnaithe le haghaidh príomhthréithe leictreacha, tríthoiseacha agus meicniúla roimh an loingsiú. Is féidir le hiniúchadh a bhaineann le RF-bhac, caolú agus tástáil VSWR a áireamh, chomh maith le friotaíocht seoltóra agus seiceálacha críochnaithe tríthoiseach an chábla.
Cigireacht Deiridh
Roimh an bpacáistiú, déantar an cábla críochnaithe a sheiceáil le haghaidh cuma cábla, marcáil, toisí, fad pacáistithe agus sainaithint táirge chun a chinntiú go gcomhfhreagraíonn an cábla a sholáthraítear leis na ceanglais táirgthe agus ordaithe.
Aitheantas Cábla & Inrianaitheacht Tionscadail
Cuidíonn sainaithint soiléir táirgí le conraitheoirí, dáileoirí agus foirne tionscadail chun cábla a bhainistiú le linn stórála agus suiteála. Is féidir marcanna cábla agus druma a úsáid chun cineál cábla, sonraíocht táirge, faisnéis táirgthe agus sonraí loingseoireachta a aithint.
I gcás orduithe tionscadail, is féidir faisnéis aitheantais táirge agus pacáistithe a chomhordú le ceanglais cheannaigh agus fardail an chustaiméara nuair is infheidhme.
RoHS-Cábla Fothaire RF Comhlíontach
Comhlíonann an táirge ceanglais RoHS infheidhme maidir le substaintí srianta. Is féidir faisnéis chomhlíonta RoHS a sholáthar mar chuid den doiciméadúchán teicniúil a theastaíonn le haghaidh cáilíochtaí custaiméara, faomhadh tionscadail agus taifid soláthair.
Pacáistiú Droim Adhmaid 500m
Gnáthfhad Pacála -500 m de chábla in aghaidh an druma adhmaid le haghaidh iompair mórchóir agus suiteáil tionscadail.
Cosaint Cábla -Déantar an cábla a fhoirceannadh go daingean ar an druma chun dífhoirmiú a laghdú agus damáiste a láimhseáil le linn iompair.
Imlonnú Éasca -Tacaíonn pacáistiú druma le híocaíocht cábla rialaithe le linn na suiteála agus cabhraíonn sé le láimhseáil cábla gan ghá a laghdú.
Aitheantas Druma -Is féidir sonraíochtaí táirge agus faisnéis lastais a mharcáil ar an druma le haghaidh glactha agus bainistíocht fardail.
Pacáistiú Tionscadail -Is féidir faid cábla saincheaptha nó ceanglais phacáistithe a phlé le haghaidh orduithe mórchóir agus tionscadail.
CCanna
C: Cén fhaisnéis ba cheart dom a sholáthar nuair a iarrann luachan?
A: Tabhair an tsamhail chábla riachtanach, an chainníocht nó an fad iomlán, an cineál seaicéid, an ceann scríbe seachadta agus-riachtanais theicniúla ar leith tionscadail.
C: An féidir leat samplaí a sholáthar roimh ordú mórchóir?
A: Braitheann infhaighteacht samplach ar an tsonraíocht agus ar an gcainníocht riachtanach. Déan teagmháil linn le do riachtanais ionas gur féidir linn an socrú samplach a dhearbhú.
C: Cad é an MOQ caighdeánach don chábla friothálacha RF seo?
A: Braitheann MOQ ar shonraíocht an chábla, ar an sceideal táirgeachta agus ar an gcainníocht ordú. Téigh i dteagmháil linn le do fhad riachtanach le deimhniú.
C: Cad é an t-am luaidhe tipiciúil le haghaidh orduithe mórchóir?
A: Braitheann an t-am luaidhe ar chainníocht ordú, cumraíocht cábla, infhaighteacht amhábhar agus sceidealú táirgeachta. Is féidir am luaidhe deimhnithe a sholáthar leis an luachan.
C: An féidir leat a mhonarú de réir sonraíocht cábla RF an chustaiméara?
A: Tá. Is féidir le custaiméirí sonraíochtaí teicniúla, líníochtaí nó ceanglais tionscadail a sholáthar le haghaidh athbhreithnithe roimh tháirgeadh chun a dhearbhú an féidir an tógáil a iarrtar a mhonarú.
C: An féidir leat lipéadú príobháideach nó pacáistiú OEM a sholáthar?
A: Tá. Is féidir marcáil táirge, aithint druma agus pacáistiú a chomhordú de réir riachtanais OEM nó tionscadail aontaithe.
C: Cad iad na doiciméid is féidir leat a sholáthar leis an ordú?
A: Ag brath ar na riachtanais ordaithe, is féidir bileoga sonraí teicniúla, taifid iniúchta, doiciméadú RoHS, liostaí pacála agus doiciméid chomhaontaithe loingseoireachta nó comhlíonta eile a áireamh sa doiciméadú.
C: Conas a chinntíonn tú comhsheasmhacht idir baisceanna táirgeachta?
A: Úsáidtear sonraíochtaí táirgeachta, rialtáin ábhar, iniúchtaí i bpróisis agus tástáil chábla críochnaithe chun comhsheasmhacht idir baisceanna a choinneáil. Is féidir le haithint baisc agus druma tacú le hinrianaitheacht táirgí freisin.
